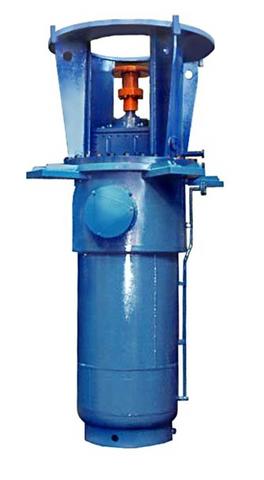

Предназначен для подачи нефти или нефтепродуктов к магистральным насосам для обеспечения их бескавитационной работы, применяется также для оснащения баз смешения нефти, сливно-наливных эстакад. Насос центробежный, вертикальный, одно- или многоступенчатый (в зависимости от обеспечиваемого напора), с предвключенным колесом, с концевым уплотнением торцового типа, с приводом от электродвигателя. Основными сборочными единицамиm насоса являются стакан и выемная часть с фонарем двигателя. Опоры ротора: верхняя – опорно-упорные подшипники качения, нижняя – подшипник скольжения.
Основное назначение:
- Для нефти и нефтепродуктов
| Область применения |
Н |
НП |
КР |
АБ |
ДТл |
| Добыча нефти, транспорт нефти и нефтепродуктов |
| Магистральные нефте- и продуктопроводы |
+ |
+ |
— |
— |
— |
| Отрасли промышленности |
| Базы смешения нефти |
+ |
+ |
+ |
+ |
+ |
| Н |
нефть |
| НП |
нефтепродукты |
| КР |
керосин |
| АБ |
автобензин |
| ДТл |
дизтопливо летнее |
Таблица выбора:
| Nп/п |
Марка |
Подача, м3/ч |
Напор, м |
Частота вращения, об/мин |
Мощность двигателя, кВт |
| 1 |
НПВ 150- 60 |
150 |
60 |
3000 |
90 |
| 2 |
НПВ 150-60 |
150 |
90 |
3000 |
90 |
| 3 |
НПВ 300-60 |
300 |
60 |
3000 |
90 |
| 4 |
НПВ 300- 60 |
300 |
150 |
3000 |
200 |
| 5 |
НПВ 600-60 |
600 |
60 |
1500 |
400 |
| 6 |
НПВ 1250-30-М |
1250 |
30 |
1000 |
200 |
| 7 |
НПВ 1250-60-М |
1250 |
60 |
1000 |
315 |
| 8 |
НПВ 1250-110-М |
1250 |
110 |
1000 |
630 |
| 9 |
НПВ 2500-40-М |
2500 |
40 |
1000 |
400 |
| 10 |
НПВ 2500-80-М |
2500 |
80 |
1000 |
800 |
| 11 |
НПВ 2500-120а-М |
2500 |
110 |
1000 |
1000 |
| 12 |
НПВ 2500-120-М |
2500 |
120 |
1000 |
1250 |
| 13 |
НПВ 3600-45-М |
3600 |
45 |
990 |
630 |
| 14 |
НПВ 3600-90-М |
3600 |
90 |
990 |
1250 |
| 15 |
НПВ 3600-120-М |
3600 |
120 |
990 |
1600 |
| 16 |
НПВ 3600-135а-М |
3600 |
120 |
990 |
1600 |
| 17 |
НПВ 3600-135-М |
3600 |
135 |
990 |
2000 |
| 18 |
НПВ 5000-60-М |
5000 |
60 |
990 |
1250 |
| 19 |
НПВ 5000-120-М |
5000 |
120 |
990 |
2250 |
Запасные части НПВ
| Наименование |
Насос, обозначение запчасти |
Масса, кг. |
Матерал |
| |
НПВ 150-60
|
|
|
| Вал |
Н12.90.120.01 |
47,00 |
30Х13-б |
| Кольцo |
Н12.60.180.05 |
0,07 |
|
| Кольцo |
Н12.60.180.06 |
0,15 |
|
| Кольцo |
Н12.90.101.06 |
3,20 |
|
| Кольцo |
Т85.10.02 |
0,25 |
ГРАФИТ СГ-П |
| Кольцо разрезное |
Н12.89.120.10 |
0,18 |
20Х13-б |
| Кольцо упругое |
Н12.60.010.05 |
0,08 |
|
| Подшипник |
46218Л |
2,20 |
покупной |
| Пружина |
Т85.00.08 |
0,00 |
12Х18Н10Т.Прово |
| Уплотнение торцовое |
Т85.30.00-01 |
0,00 |
|
| |
|
|
|
| |
НПВ 300-60
|
|
|
| Вал |
Н12.90.120.01 |
47,00 |
30Х13-б |
| Колесо предвключенное |
Н12.90.120.03 |
3,00 |
20Х13Л |
| Колесо рабочее |
Н12.90.120.02 |
10,30 |
20Х13Л |
| Кольцo |
Н12.90.100.01 |
0,05 |
резина |
| Кольцo |
Н12.90.100.01-01 |
0,05 |
резина |
| Кольцo |
Н12.90.101.06 |
3,20 |
|
| Кольцo |
Т85.10.02 |
0,25 |
ГРАФИТ СГ-П |
| Кольцо |
У87.00.06-24 |
0,00 |
|
| Кольцо пружинное |
Т-85.00.03 |
0,05 |
20Х13 |
| Кольцо разрезное |
Н12.90.120.10 |
0,15 |
20Х13-б |
| Кольцо упругое |
Н12.60.010.05 |
0,08 |
|
| Подшипник |
46218Л |
2,20 |
покупной |
| Пружина |
Т85.00.08 |
0,00 |
12Х18Н10Т.Прово |
| |
|
|
|
| |
НПВ 600-60
|
|
|
| Вал |
Н12.91.120.01 |
120,00 |
30Х13-б |
| Втулка |
Н18.24.30.08-01 |
2,50 |
Бронза |
| Втулка |
Н18.50.40.13 |
5,50 |
20 Х13 |
| Гильза |
Н12.91.120.08 |
4,10 |
|
| Колесо предвключенное |
Н12.91.120.03 |
15,00 |
20Х13Л ГОСТ977- |
| Кольцo |
Н12.102.150.08 |
0,01 |
Резина гр.МБП (марка 7-3825) |
| Кольцo |
Н12.91.100.01 |
0,01 |
|
| Кольцo |
Н12.91.101.04 |
3,40 |
|
| Кольцo |
Н12.91.120.09 |
1,10 |
20Х13-б |
| Кольцo |
Т-105.10.02 |
0,27 |
ГРАФИТ СГ-П |
| Кольцо |
У85.00.02-14 |
0,02 |
|
| Кольцо |
У85.00.02-19 |
0,04 |
РЕЗИНА 51-1481 |
| Пружина |
Т-85.00.08 |
0,00 |
12Х18Н10Т.Прово |
| Ротор |
Н12.91.120.00 |
193,00 |
Узел |
| Уплотнение торцовое |
Т-105.30.00-01 |
6,50 |
