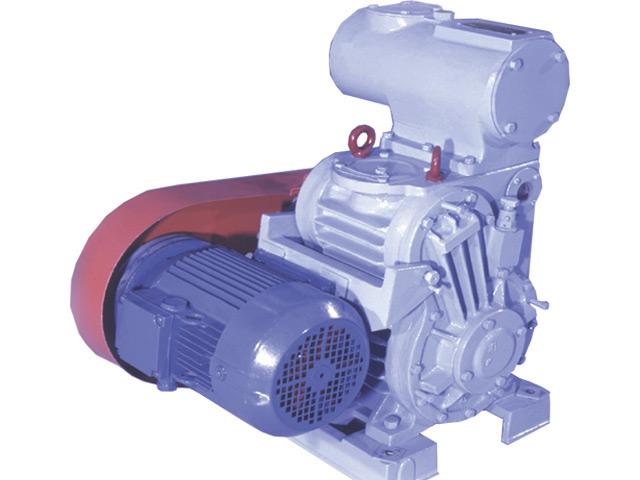

Агрегаты на основе насосов вакуумных золотниковых типа типа АВЗ предназначены для откачки воздуха и других химически нейтральных паров и газов из герметичных объёмов. Температура окружающей и откачиваемой среды от 283К до 308К (от плюс 10°С до 35°С). Агрегаты вакуумные типа АВЗ применяются: при получении чистых материалов, получении тонких плёнок и покрытий, качественных сварных и паяных соединений, в производстве электровакуумных приборов, микробиологических препаратов и лекарств, для создания предварительного разрежения в высоковакуумных установках. Агрегат АВЗ-20Д. Двухступенчатый с воздушным охлаждением. Агрегаты АВЗ-63Д, АВЗ-125Д. Двухступенчатые, с водяным охлаждением. Агрегаты АВЗ-90, АВЗ-180. Одноступенчатые, с водяным охлаждением. Агрегат АВЗ-180К. Одноступенчатый, с водяным охлаждением насоса и маслобака.
Таблица выбора:
| Nп/п |
Марка |
Предельное остаточное давление, кПа (мм рт ст), не более |
Быстрота действия, л/с, не менее |
Мощность двигателя, кВт |
| 1 |
АВЗ-20Д |
6,7х10-3(5х10-2) |
20 |
2,2 |
| 2 |
АВЗ-63Д |
6,7х10-3(5х10-2) |
63 |
7,5 |
| 3 |
АВЗ-90 |
6,7х10-3(5х10-2) |
90 |
11 |
| 4 |
АВЗ-125Д |
6,7х10-3(5х10-2) |
125 |
15 |
| 5 |
АВЗ-180 |
6,7х10-3(5х10-2) |
180 |
15 |
| 6 |
АВЗ-180К |
6,7х10-3(5х10-2) |
180 |
18,5 |
Запасные части АВЗ
| Наименование |
Насос, обозначение запчасти |
Масса, кг. |
Матерал |
| |
АВЗ-20Д
|
|
|
| Вал |
352.03.01.33 |
3,36 |
45-3ГП-М1-ТВ1 |
| Диск |
352.03.27.04 |
0,00 |
12Х13-м3б |
| Клапан |
352.23.03.00 |
0,31 |
Узел |
| Клапан |
Д-14330 |
0,10 |
Узел |
| Кожух |
352.23.01.29 |
0,08 |
Полиамид Б-210/310 |
| Кольцo |
352.02.01.32 |
0,00 |
Рез.грМБМС(7-НО-681) |
| Крышка |
352.03.01.07 |
0,40 |
СЧ-20 |
| Крышка маслоотделителя |
352.03.01.80 |
0,20 |
ФенопластУ1-301-07 |
| Манжета резиновая армированная |
352.03.58.00 |
0,03 |
|
| Манжета резиновая армированная |
352.03.58.00-01 |
0,03 |
|
| Направляющая |
352.23.01.07 |
1,90 |
СЧ 20 |
| Направляющая |
352.23.01.08 |
1,35 |
СЧ 20 |
| Плунжер |
352.23.01.03 |
4,10 |
СЧ20 |
| Плунжер |
352.23.01.04 |
2,30 |
СЧ20 |
| Пружина |
Г-14334 |
0,00 |
Провол.А-1-0.8 |
| Пружина |
Д-15411 |
0,00 |
Провол.А-1-0.4 |
| Седло |
Д-14331 |
0,05 |
45-3ГП-М1-ТВ1 |
| Съемник шкивов и эксцентриков |
352.03.10.00 |
2,15 |
Узел |
| Тарелка |
Д-14333 |
0,00 |
Cталь12Х13-м3б |
| Уплотнитель |
352.02.34.05 |
0,00 |
РЕЗИНА ГРМБМС |
| Уплотнитель |
352.03.01.22 |
0,00 |
РЕЗИНА ГрМБМС |
| Уплотнитель |
352.03.01.42 |
0,01 |
РЕЗИНА ГРМБМС |
| Шкив |
352.23.01.28 |
3,70 |
СЧ20 |
| Эксцентрик |
352.23.01.05 |
4,00 |
СЧ20 |
| Эксцентрик |
352.23.01.06 |
2,75 |
СЧ 20 |
| |
|
|
|
| |
АВЗ-63Д
|
|
|
| Вал |
352.10.01.01 |
8,55 |
40Х |
| Диск |
352.10.17.04 |
0,03 |
30Х13-М3б |
| Диск |
352.10.17.07 |
0,00 |
30Х13-М3б |
| Клапан |
352.10.60.00 |
0,56 |
Узел |
| Клапан |
352.10.61.00 |
0,54 |
Узел |
| Клапан |
Д-14247 |
0,36 |
Узел |
| Кольцo |
352.02.01.32 |
0,00 |
Рез.грМБМС(7-НО-68-1) |
| Кольцo |
352.02.01.40 |
0,02 |
РЕЗИНА гр МБМС |
| Крышка задняя |
352.10.01.59 |
22,00 |
СЧ20 |
| Крышка передняя |
352.10.01.60 |
24,60 |
СЧ20 |
| Манжета резиновая армированная |
1.2-50х70-1 |
0,03 |
|
| Манжета резиновая армированная |
1.2-60х85-1 |
0,05 |
|
| Маслоотделитель |
352.10.07.00 |
44,50 |
Узел |
| Направляющая |
352.10.01.06 |
4,14 |
СЧ20 |
| Направляющая |
352.10.01.07 |
6,55 |
СЧ20 |
| Направляющая |
352.17.01.09 |
11,50 |
СЧ20 |
| Основание |
352.10.00.06-01 |
8,20 |
СЧ20 |
| Плунжер |
352.10.01.04 |
7,90 |
СЧ20 |
| Плунжер |
352.10.01.05 |
15,50 |
СЧ20 |
| Прокладка |
352.10.01.25 |
0,00 |
Лист АДОМ 1 |
| Пружина |
352.10.17.03 |
0,01 |
65Г-IY |
| Пружина |
352.10.17.10 |
0,00 |
60С2А-Н-ХН-0.8 |
| Пружина |
Д-14250 |
0,00 |
Пров.А-I-1,2 |
| Тарелка |
Д-14249 |
0,02 |
12Х13-м3б |
| Уплотнитель |
352.02.34.05 |
0,00 |
РЕЗИНА ГРМБМС |
| Фильтр |
352.02.37.00 |
0,03 |
Узел |
| Эксцентрик |
352.10.01.02 |
11,00 |
СЧ20 |
| Эксцентрик |
352.10.01.03 |
14,60 |
СЧ20 |
| Эксцентрик |
352.17.01.07 |
27,00 |
СЧ20 |
| |
|
|
|
| |
АВЗ-90
|
|
|
| Вал |
352.10.01.01 |
8,55 |
40Х |
| Втулка |
352.10.06.06 |
0,00 |
Фторопласт-4 |
| Гайка |
352.10.01.42 |
0,10 |
20-ЗГП-М1 |
| Диск |
352.10.17.04 |
0,03 |
30Х13-М3б |
| Диск |
352.10.17.07 |
0,00 |
30Х13-М3б |
| Клапан |
352.10.60.00 |
0,56 |
Узел |
| Клапан |
352.10.61.00 |
0,54 |
Узел |
| Коллектор |
352.10.14.00 |
0,59 |
Узел |
| Коллектор |
352.13.05.00-01 |
0,65 |
|
| Кольцo |
352.02.01.39 |
0,01 |
РЕЗИНА грМБМС |
| Кольцo |
352.02.37.01 |
0,02 |
провол.3св-0.8 А |
| Корпус |
352.10.01.38 |
183,00 |
СЧ20 |
| Крышка задняя |
352.10.01.59 |
22,00 |
СЧ20 |
| Крышка передняя |
352.10.01.60 |
24,60 |
СЧ20 |
| Крышка передняя |
352.10.01.60-01 |
24,60 |
СЧ20 |
| Манжета резиновая армированная |
1.2-50х70-1 |
0,03 |
|
| Манжета резиновая армированная |
1.2-60х85-1 |
0,05 |
|
| Маховик |
352.10.01.36 |
23,00 |
СЧ20 |
| Направляющая |
352.10.01.06 |
4,14 |
СЧ20 |
| Направляющая |
352.10.01.07 |
6,55 |
СЧ20 |
| Плунжер |
352.10.01.04 |
7,90 |
СЧ20 |
| Плунжер |
352.10.01.05 |
15,50 |
СЧ20 |
| Прокладка |
352.02.01.34 |
0,00 |
РЕЗИНА гр МБМС |
| Пружина |
352.10.17.03 |
0,01 |
65Г-IV |
| Пружина |
352.10.17.10 |
0,00 |
60С2А-Н-ХН-0.8 |
| Съемник шкивов и эксцентриков |
352.10.43.00 |
3,35 |
Узел |
| Тарелка |
352.13.06.02 |
0,00 |
|
| Фильтр |
352.02.37.00 |
0,03 |
Узел |
| Шкив |
352.10.00.01 |
6,50 |
СЧ20 |
| Эксцентрик |
352.10.01.02 |
11,00 |
СЧ20 |
| Эксцентрик |
352.10.01.03 |
14,60 |
СЧ20 |
| |
АВЗ-125Д
|
|
|
| Вал |
352.04.01.19 |
13,68 |
40Х |
| Диск |
352.10.17.04 |
0,03 |
30Х13-М3б |
| Диск |
352.10.17.07 |
0,00 |
30Х13-М3б |
| Клапан |
352.10.60.00 |
0,56 |
Узел |
| Клапан |
352.10.61.00 |
0,54 |
Узел |
| Клапан |
Д-14247 |
0,36 |
Узел |
| Маховик |
352.17.01.13 |
40,00 |
СЧ20 |
| Направляющая |
352.10.01.07 |
6,55 |
СЧ20 |
| Направляющая |
352.17.01.09 |
11,50 |
СЧ20 |
| Плунжер |
352.10.01.05 |
15,50 |
СЧ20 |
| Плунжер |
352.17.01.02 |
30,00 |
СЧ20 |
| Пружина |
352.10.17.03 |
0,01 |
65Г- IY |
| Пружина |
352.10.17.10 |
0,00 |
60С2А-Н-ХН-0.8 |
| Пружина |
Д-14250 |
0,00 |
Пров.А-I-1,2 |
| Седло |
Д-14248 |
0,19 |
45-ЗГП-М1-ТВ1 |
| Тарелка |
Д-14249 |
0,02 |
12Х13-м3б |
| Шкив |
352.17.00.03 |
11,30 |
СЧ20 |
| Эксцентрик |
352.10.01.03 |
14,60 |
СЧ 20 |
| Эксцентрик |
352.17.01.07 |
27,00 |
СЧ20 |
| |
|
|
|
| |
АВЗ-180
|
|
|
| Вал |
352.04.01.19 |
13,68 |
40Х |
| Втулка |
352.10.06.06 |
0,00 |
Фторопласт-4 |
| Втулка |
352.10.30.06 |
0,02 |
40-3ГП-М1 |
| Диск |
352.10.17.04 |
0,03 |
30Х13-М3б |
| Диск |
352.10.17.07 |
0,00 |
30Х13-М3б |
| Дозатор |
352.10.24.00 |
1,60 |
Узел |
| Клапан |
352.10.60.00 |
0,56 |
Узел |
| Клапан |
352.10.61.00 |
0,54 |
Узел |
| Коллектор |
352.17.27.00 |
0,90 |
Узел |
| Кольцo |
352.02.01.40 |
0,03 |
РЕЗИНА гр МБМС |
| Крышка задняя |
352.10.01.59 |
22,00 |
СЧ20 |
| Крышка передняя |
352.10.01.60-01 |
24,60 |
СЧ20 |
| Манжета |
1.2-45х60-1 |
0,00 |
|
| Манжета резиновая армированная |
1.2-50х70-1 |
0,03 |
|
| Манжета резиновая армированная |
1.2-60х85-1 |
0,05 |
|
| Маховик |
352.17.01.03 |
40,00 |
СЧ20 |
| Направляющая |
352.10.01.07 |
6,55 |
СЧ20 |
| Направляющая |
352.17.01.09 |
11,50 |
СЧ20 |
| Плунжер |
352.10.01.05 |
15,50 |
СЧ20 |
| Плунжер |
352.17.01.02 |
30,00 |
СЧ20 |
| Прокладка |
352.02.01.34 |
0,00 |
РЕЗИНА гр МБМС |
| Прокладка |
352.04.01.09 |
0,05 |
Картон А-1,0 |
| Прокладка |
352.10.01.25 |
0,00 |
Лист АДОМ 1 |
| Пружина |
352.10.17.03 |
0,01 |
65Г- IY |
| Пружина |
352.10.17.10 |
0,00 |
60С2А-Н-ХН-0.8 |
| Ремень |
Б-2000 |
0,36 |
|
| Съемник шкивов и эксцентриков |
352.10.43.00 |
3,35 |
Узел |
| Трубка |
352.10.05.01-01 |
0,12 |
труба 10х2,2 |
| Фильтр |
352.02.37.00 |
0,03 |
Узел |
| Шкив |
352.17.00.03 |
11,30 |
СЧ20 |
| Эксцентрик |
352.10.01.03 |
14,60 |
СЧ20 |
| Эксцентрик |
352.17.01.07 |
27,00 |
СЧ20 |
| |
|
|
|
